應用

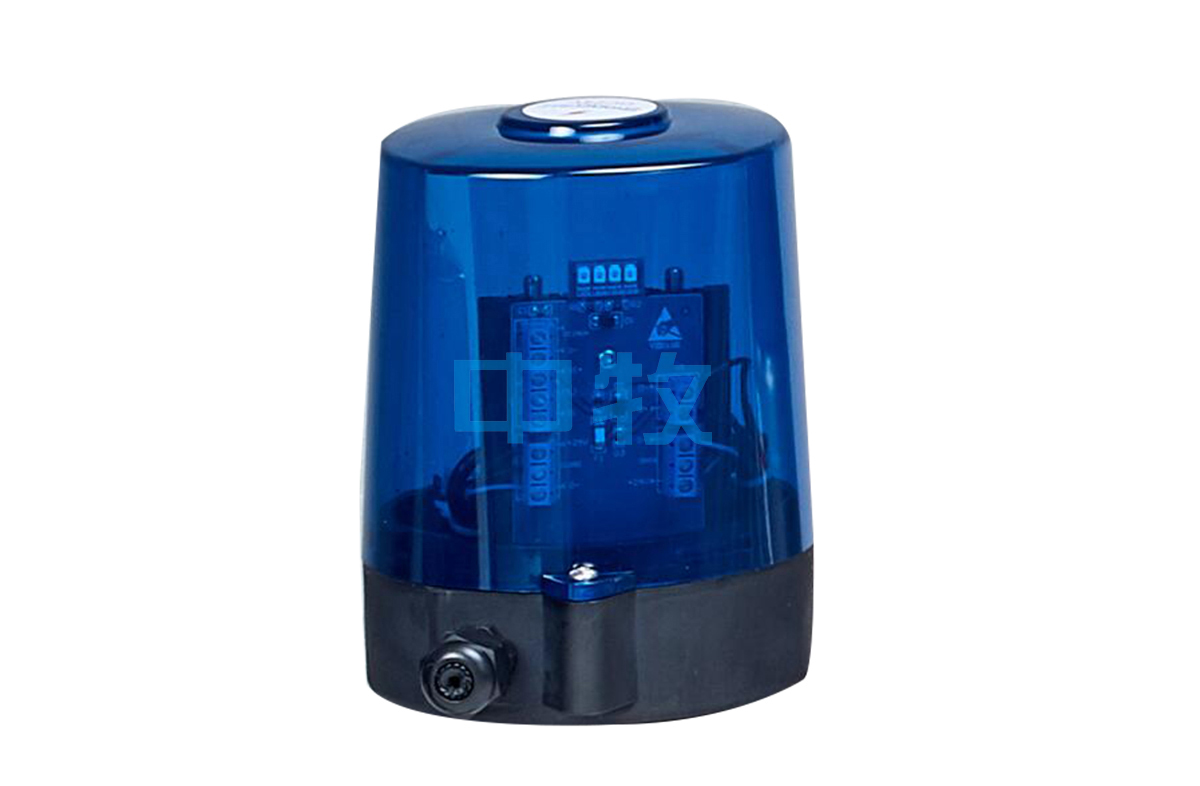

中牧智能裝置可以用來對氣動閥門的開啟和關閉位置進行遠端信號顯示。內置電磁閥，該電磁閥連接到一根通用空氣輸送管上，由電信號控制。中牧智能裝置可以被固定在蝶閥氣動頭、氣動換向閥頂部。

工作原理

中牧智能裝置是被固定在閥門氣動頭的頂端，并有一根電纜連接和一根用于供氣的管道連接。當電磁閥被激活時，壓縮空氣將驅動氣動頭。在頂端元件中心位置的氣動頭軸（即延伸部分）將激活傳感器并將實際位置信息傳回給控制中心。感應傳感器10-24VDC-PNP或NPN型，均可向用戶供貨。

在可編程邏輯控制器（PLC）的輸入階段，確保對來自傳感器的信號的適當讀取。

接近感應傳感器

傳感器的類型為非接觸式電子傳感器。其中包括一個振蕩器，可產生高頻電磁場，磁場并且通過傳感器聽傳感面散射出去。每一種接近的導電性金屬（阻尼目標）均能收起電磁場的衰減。其結果就是傳感器輸出端的電流變化。

電磁閥

品牌：SMC

可用電壓： DC24 V直流電壓

電源消耗：直流電，4W

保護：無地線連接。

可選功能：手動裝置

接近感應開關（標配常開式/PNP）

信號輸出：數字式PNP或NPN

供電電壓：DC24 V直流電壓

運行電流：0-100 mA

轉換頻率：1000 Hz

無負荷供電電流：15 mA

關閉狀態電流：0.5 mA
